Размер (mm): | |
---|---|
материал: | |
масса (кг): | |
штат: | |
Количество: | |
7309BEP
KOYO

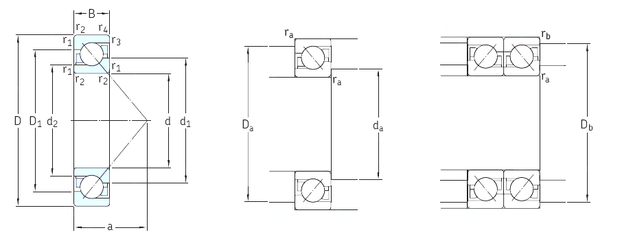

Фото и чертеж подшипника:
Обозначение : 7309BEP
Размеры, мм : 45x100x25
Производитель : SKF
Диаметр внутренний, мм : 45
Диаметр наружный, мм : 100
Высота, мм : 25
Ширина наружной обоймы (C) - 25 мм.
Размер (a) - 43 мм.
Размер (d1) - 66,5 мм.
Размер (d2) - 55,3 мм.
Размер (r1 min.) - 1,5 мм.
Размер (r2 min.) - 1,5 мм.
Размер (r3 min.) - 1 мм.
Размер (r4 min.) - 1 мм.
Размер (D1) - 79,8 мм.
Размер сопряженных деталей (da min.) - 54
Размер сопряженных деталей (Da max.) - 91
Размер сопряженных деталей (ra max.) - 1,5
Размер сопряженных деталей (rb max.) - 1
Размер сопряженных деталей (Db max) - 94,4
Масса - 0,82 Кг
Грузоподъемность динамическая (C) - 55,9 кН
Грузоподъемность статическая (C0) - 37,5 кН
Граничная нагрузка по усталости (Pu) - 1,6
Частота вращения номинальная - 8000 об/мин
Частота вращения предельная - 8000 об/мин
Количество дорожек качения - 1
Уплотнение - Нет
Дополнительные обозначения:
A -- Угол контакта 30°
AC -- Угол контакта 25°
B -- Угол контакта 40°
C -- Угол контакта 15°
CA Подшипник универсального исполнения
при расположении по О-образной или
Х-образной схеме осевой внутренний
зазор – меньше нормального (CB)
CB -- Подшипник универсального исполнения при расположении по О-образной или Х-образной схеме осевой
внутренний зазор – нормальный
CC -- Подшипник универсального исполнения для установки в произвольном порядке; при расположении по О-образной или Х-образной схеме осевой внутренний зазор – больше нормального (CB)
DB -- Комплект из двух подшипников, согласованных для установки по О-образной схеме
DF -- Комплект из двух подшипников, согласованных для установки по Х-образной схеме
DT -- Комплект из двух подшипников, согласованных для установки по схеме «тандем»
Применения подшипника:
Упаковка и транспорт:
Вопросы:
1. Какая минимальная партия заказа у Вас?
У нас минимальная партия - 1шт, если в наличии есть
2. Принимаете OEM или заказ по чертежам?
да, мы принимаем OEM, или производим по чертежам и требованиям клиентов
3. Подшипники в наличии есть?
да, большенство подшипников на сайте в наличии есть, особенно большие подшипники
4. Какие подшипники у Вас есть? Если на сайте не нашли нужные подшипники, как сделать?
У нас богатые виды подшипников, если не нашли нужные подшипники, напишите нам артикул на почту и мы предложим Вам цены
5. Какие способы оплаты?
Банковский перевод, вестерн юнион и т.д, получим и рубль и доллар и юань
6. Срок поставки и доставки?
1-5 дней для наличии, 15-20 для заказа OEM
Из Китая до России: 1-3 дня экспресс, 5-7 дней быстрое авио, 10-12 обычное авио, 25-30 дней авто
Фото и чертеж подшипника:
Обозначение : 7309BEP
Размеры, мм : 45x100x25
Производитель : SKF
Диаметр внутренний, мм : 45
Диаметр наружный, мм : 100
Высота, мм : 25
Ширина наружной обоймы (C) - 25 мм.
Размер (a) - 43 мм.
Размер (d1) - 66,5 мм.
Размер (d2) - 55,3 мм.
Размер (r1 min.) - 1,5 мм.
Размер (r2 min.) - 1,5 мм.
Размер (r3 min.) - 1 мм.
Размер (r4 min.) - 1 мм.
Размер (D1) - 79,8 мм.
Размер сопряженных деталей (da min.) - 54
Размер сопряженных деталей (Da max.) - 91
Размер сопряженных деталей (ra max.) - 1,5
Размер сопряженных деталей (rb max.) - 1
Размер сопряженных деталей (Db max) - 94,4
Масса - 0,82 Кг
Грузоподъемность динамическая (C) - 55,9 кН
Грузоподъемность статическая (C0) - 37,5 кН
Граничная нагрузка по усталости (Pu) - 1,6
Частота вращения номинальная - 8000 об/мин
Частота вращения предельная - 8000 об/мин
Количество дорожек качения - 1
Уплотнение - Нет
Дополнительные обозначения:
A -- Угол контакта 30°
AC -- Угол контакта 25°
B -- Угол контакта 40°
C -- Угол контакта 15°
CA Подшипник универсального исполнения
при расположении по О-образной или
Х-образной схеме осевой внутренний
зазор – меньше нормального (CB)
CB -- Подшипник универсального исполнения при расположении по О-образной или Х-образной схеме осевой
внутренний зазор – нормальный
CC -- Подшипник универсального исполнения для установки в произвольном порядке; при расположении по О-образной или Х-образной схеме осевой внутренний зазор – больше нормального (CB)
DB -- Комплект из двух подшипников, согласованных для установки по О-образной схеме
DF -- Комплект из двух подшипников, согласованных для установки по Х-образной схеме
DT -- Комплект из двух подшипников, согласованных для установки по схеме «тандем»
Применения подшипника:
Упаковка и транспорт:
Вопросы:
1. Какая минимальная партия заказа у Вас?
У нас минимальная партия - 1шт, если в наличии есть
2. Принимаете OEM или заказ по чертежам?
да, мы принимаем OEM, или производим по чертежам и требованиям клиентов
3. Подшипники в наличии есть?
да, большенство подшипников на сайте в наличии есть, особенно большие подшипники
4. Какие подшипники у Вас есть? Если на сайте не нашли нужные подшипники, как сделать?
У нас богатые виды подшипников, если не нашли нужные подшипники, напишите нам артикул на почту и мы предложим Вам цены
5. Какие способы оплаты?
Банковский перевод, вестерн юнион и т.д, получим и рубль и доллар и юань
6. Срок поставки и доставки?
1-5 дней для наличии, 15-20 для заказа OEM
Из Китая до России: 1-3 дня экспресс, 5-7 дней быстрое авио, 10-12 обычное авио, 25-30 дней авто
